Router ID é configurado manualmente, caso contrário ele usará o IP da Loopback e se não houver ele usará o IP da interface física mais alta UP.
Ao remover o shutdown de R1 ele inicia o envio de hello para formação de neighbor.

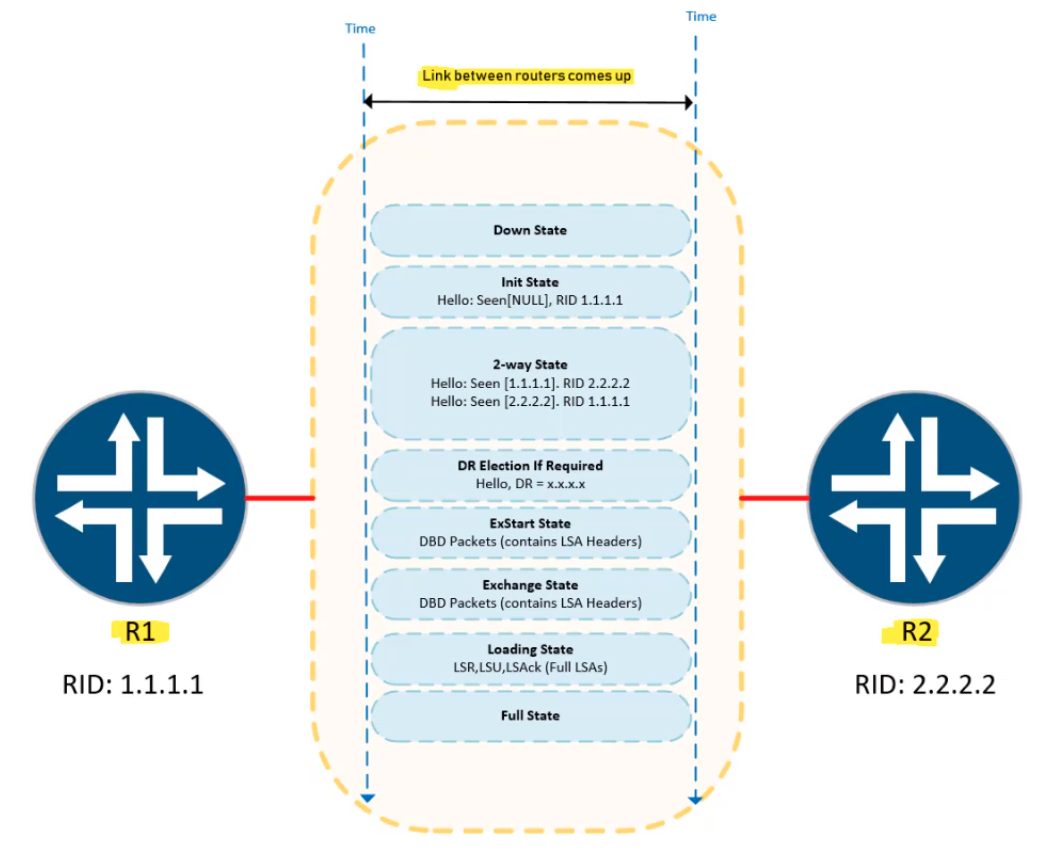

Exemplo de diálogo do protocolo.
Down State: Nenhum hello foi enviado
Init State: Ele envia para o destino de multicast 224.0.0.5. O R2 ao receber ele adiciona a de neighbor como provisório.
2-way State: O R1 ao receber a confirmação também adiciona o R1 ao neighbor.
DR Election:
ExStart State: R1 Ele faz uma sumarização simples das redes que ele sabe
Exchange State: R2 Ele faz uma sumarização simples das redes que ele sabe
Loading State: R1 manda LSR (Link State Request: Pede a informação completa da rede sumarizada), R2 Responde com LSU (recebe ou envia a atualização de uma rede), R1 manda LSAck (Confirma o recebimento da rede) (Full LSAs)
Full State: Neighbor estabelecido.
- OSPF.png (314.67 KiB) Exibido 18147 vezes
